【1】简介 

按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接、表面处理。 本此讲述每一种加工方式所要注意的工艺要求。  

【2】下料 

  下料根据加工方式的不同，可分为普冲、数冲、剪板、激光切割等，由于加工方法的不同，下料的加工工艺性也有所不同。 钣金下料的主要方式为数冲和激光切割。

2.1  数冲是用数控转塔冲床加工，板材厚度加工范围为 冷扎板、热扎板 小于或等于3.0mm,铝板 小于或等于4.0mm，不锈钢 小于或等于2.0mm。加工板材最大尺寸1250mm*4000mm。 

2.2  激光切割机在现代的生活生产中应用广泛，他可以分为三种类型，YAG固体激光切割机、CO2激光切割机、光纤激光切割机。简单地介绍一下三种激光切割机的优点： 

（一）YAG固体激光切割机 

YAG固体激光切割机具有价格低、稳定性好的特点，但能量效率低，目前产品的输出功率大多在600W以下，由于输出能量小，主要用于打孔、点焊及切割8mm以下的材料。主要优点：能切割其他激光切割机都无法切割的铝板，铜板以及大多数有色金属材料。主要缺点：切割速度慢，不能切割非金属材料。 

（二）CO2激光切割机 

CO2激光切割机，一般功率都在2000-4000W之间，可稳定切割20mm以内的碳钢，10mm以内的不锈钢，8mm以下的铝合金，以及木材、亚克力、PP、有机玻璃等非金属材料， 主要缺点：实际使用用运营成本很高，且切割时耗气量很大,很难甚至不能切割铝板，铜板等高反射材料。

（三）光纤激光切割机 

光纤激光切割机由于它可以通过光纤传输，一般功率1000W-6000W之间，主要优点：耗电少，维护方便，速度快，主要缺点：配件耗材等相关维护费用极高，很难甚至不能切割铝板，铜板等高反射材料。 

激光切加工板材的最大尺寸一般：1500mm*4000mm，加工最小孔径≥1T。

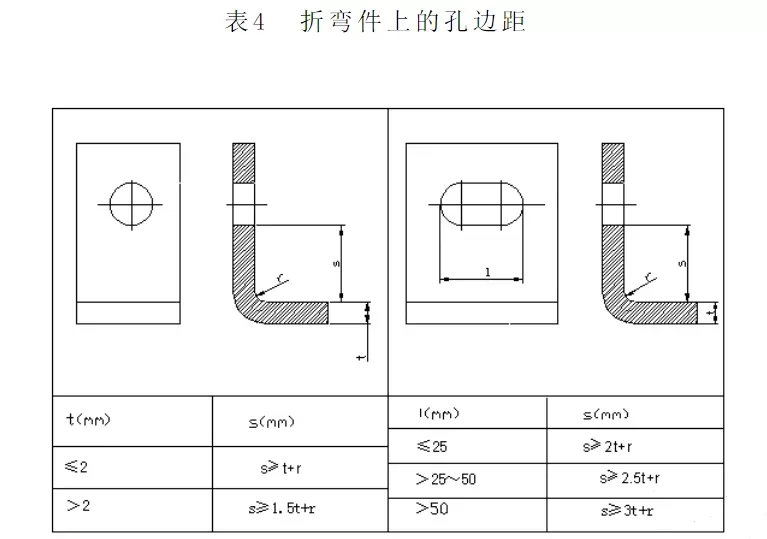

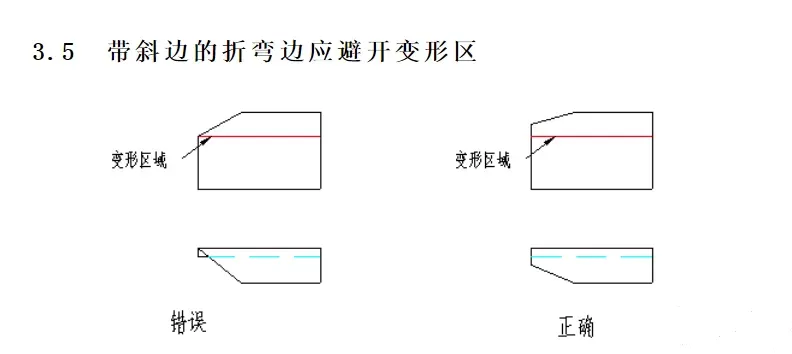

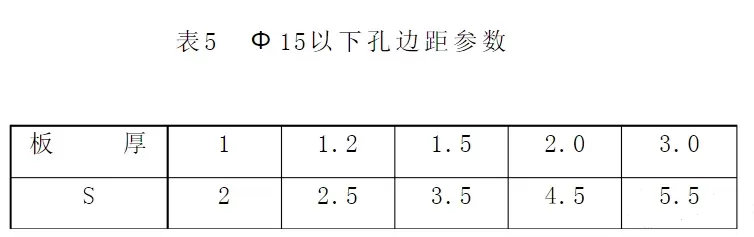

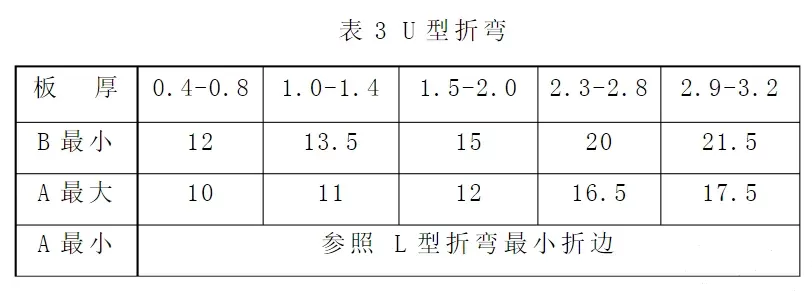

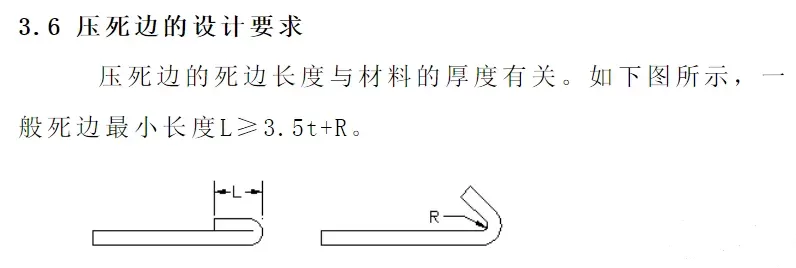

【3】折弯 

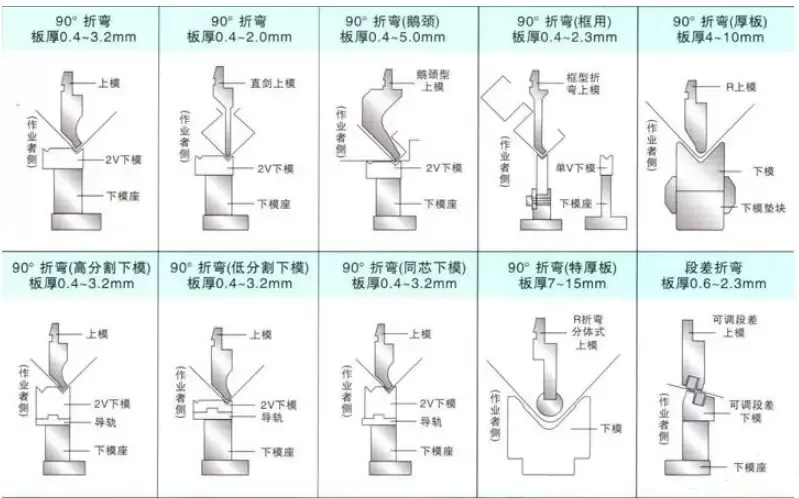

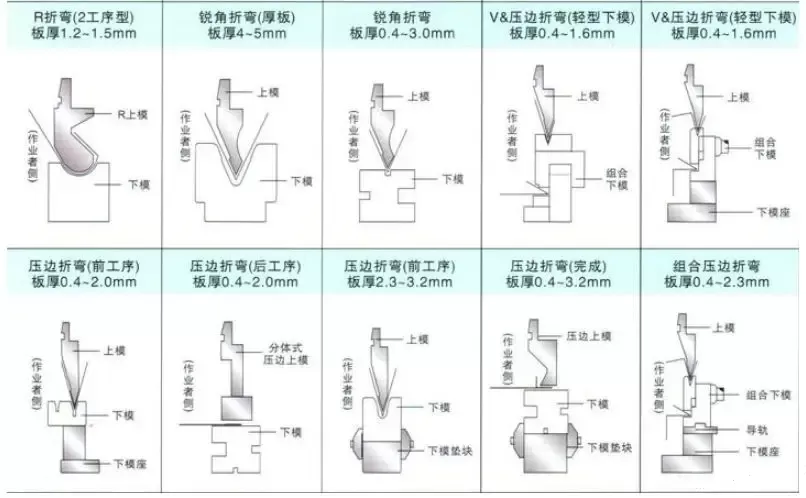

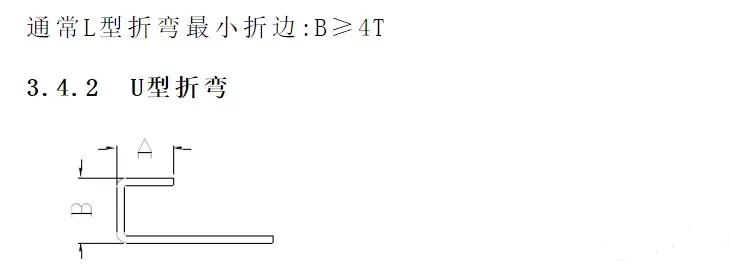

3.1 常用的折弯模具组合 

【4】焊接

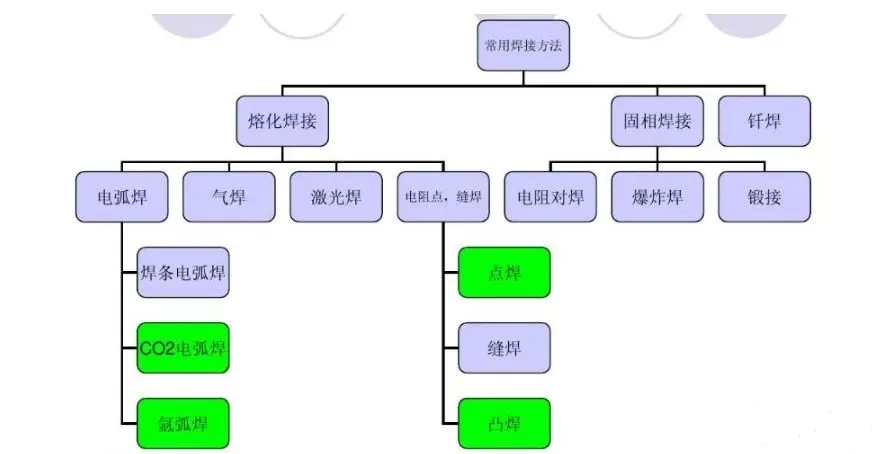

焊接的方案如下：

【5】打磨

使用砂轮、抛光机等设备进行打磨，去除毛刺和焊接痕迹，使表面光滑。

【6】表面处理

• 喷涂：使用喷涂设备对表面进行喷涂，增加美观和防腐蚀性能。

• 喷塑：使用树脂材料通过静电吸附于金属外壳表面，最后经过高温熔于一体，增加美观和防腐蚀性能。


• 电镀：在表面进行电镀处理，增加耐腐蚀性和硬度。

• 阳极氧化：对铝材进行阳极氧化处理，增加表面的硬度和耐腐蚀性。

【7】装配

将各加工好的零部件进行组装，形成完整的成品，进行最终检查和测试。

【钣金成本估算】

钣金成本构成

  材料费、工序加工费、标准件及配件费、包装费、运输费、税率、管理费、利润等

1、材料费

  按照图纸要求的净材料费+材料损耗10%-20%

2、工序加工费

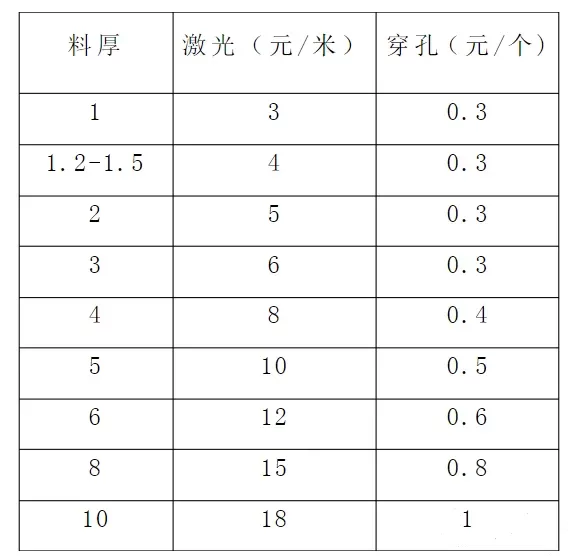

2.1激光切割费

   按零部件实际切割长度计算。

2.2数控冲压费

     按每小时200元计算，特殊模具需要含模具定制费1500-3000元左右，根据产品需求定。

2.3折弯费

   2.3.1 按小时计算：150元/小时

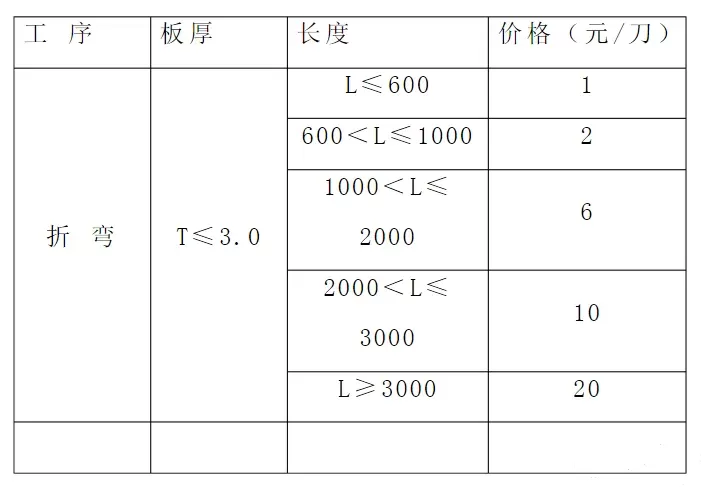

   2.3.2按折弯刀数计算，详见下表：

2.4 钳工费

   2.4.1 按小时计算：50元/小时

   2.4.2 按沉孔、压铆、拉铆、攻丝、扩孔、钻孔的个数计算0.5元/个

2.5焊接费

   2.5.1 按小时计算：80/小时

   2.5.2 按长度计算：25元/米

2.6 喷塑处理

  2.6.1 户内粉按30元/平米计算

  2.6.2 户外粉按50元/平米计算

  2.6.3 小件喷涂不少于1元/件（小于0.01平米））

3、标准件及配件费

    公司从供应商处直接购买的产品和零部件，在计算时要注意加上5%-15%的代理费用

4、包装运输费

    产品在运送到客户过程中所产生的包装费用和运输费用，根据客户实际需求而定

5、管理费用

    行政管理部门为组织和管理生产经营活动而发生的各种费用，占总价的10%左右

6、利润

    利润率的确定，根据加工工艺的难易，批量大小等等，可参照10%-25%

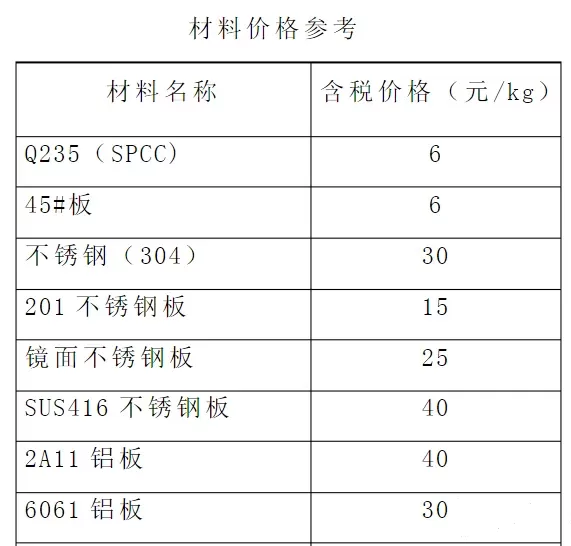

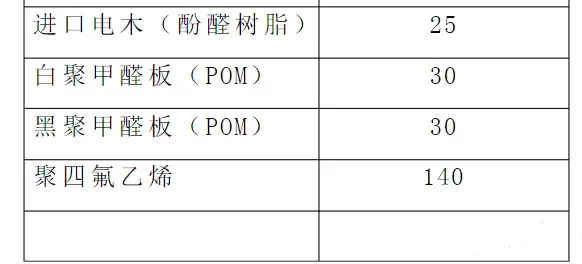

以下是详细的成本核算表格：

注明：所有的价格只是参考，具体根据自己的供应商体系所报的价格进行核算。
